Start- und Endzeit Liniendarstellung TP Status-Balken TP Liniendarstellung M Status-Balken M Liniendarstellung S Status-Balken S Liniendarstellung I Status-Balken I Zeitachse für Status-Balken Ausgewählter Graph für Anzeige Zuschaltbarer I-Bargraph Loudness-Skala Koordinatenraster Koordinatenraster Koordinatenraster Koordinatenraster Koordinatenraster Koordinatenraster Koordinatenraster Koordinatenraster Toleranz-Indikator Toleranz-Indikator Relative Gate Zeitachse für Koordinatenraster Anzeige im Over-Bereich Anzeige im Toleranzbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige im Normalbereich Anzeige leeren Anzeige anpassen Zeit-Auswahl Zeit-Bereich Loudness-Messung starten Weitere Schaltflächen zur Steuerung

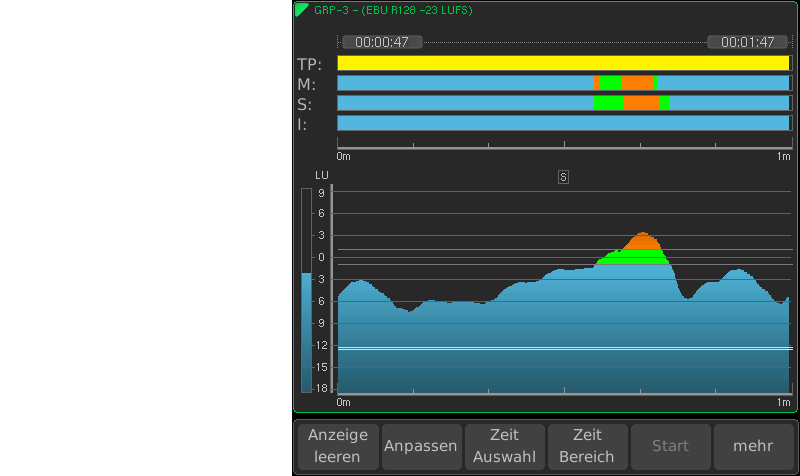

Loudness Chart




Beim Überfahren der Anzeigeelemente mit der Maus werden die entsprechenden Beschreibungen angezeigt.




In der dargestellten Kombination lässt sich schnell ablesen, über welchen Bereich sich der Shortterm-Wert der Loudness bewegt (gezeichneter Graph S über Zeit) und dass der S-Wert den Zielwert nur kurzzeitig überschreitet. Auch lässt sich erkennen, dass es keine Anteile gibt, die durch das Relative Gate von der Messung ausgeschlossen werden (kein Kurvenverlauf unterhalb der doppelten Linie). Das abgebildete Programm könnte aber insgesamt noch etwas angehoben werden, um den I-Wert in den grünen Bereich zu bekommen.
