linker Frontkanal Center-Kanal rechter Frontkanal linker Rear-Kanal rechter Rear-Kanal Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Anzeigefarben Correlator L/C Correlator L/C Correlator C/R Correlator C/R Correlator L/R Correlator L/R Correlator L/LS Correlator L/LS Correlator R/RS Correlator R/RS Correlator LS/RS Correlator LS/RS Correlator L/RS Correlator L/RS Correlator C/LS Correlator C/LS Correlator C/RS Correlator C/RS Correlator R/LS Correlator R/LS

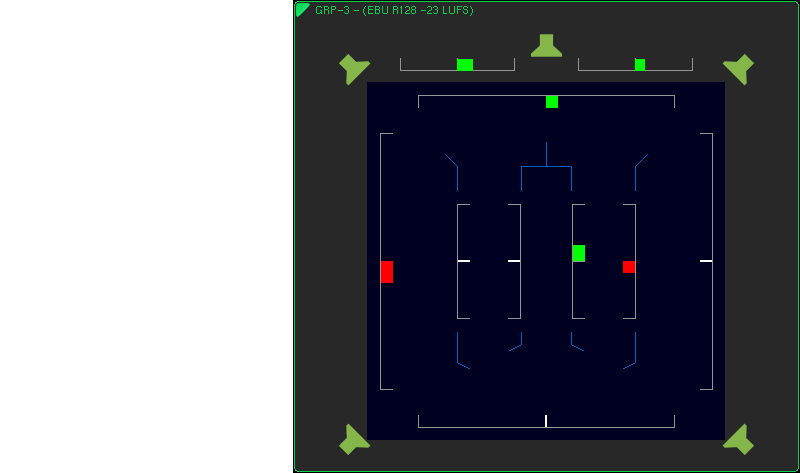

Multicorrelator




Beispiel: 5.1-Surround-Format

Beim Überfahren der Anzeigeelemente mit der Maus werden die entsprechenden Beschreibungen angezeigt.





Identische Signale in beiden Kanälen eines Paares haben die Korrelation +1 (maximaler positiver Ausschlag, grün), vollständig unabhängige Signale eine Korrelation von 0 (kein Ausschlag, weiß). Normale Stereomischungen zeigen meist Korrelationswerte zwischen 0,3 und 0,7 an. Wenn beide Kanäle identische Signale führen, die Polarität in einem der beiden Kanäle aber vertauscht ist (180° Phase), beträgt die Korrelation -1 (maximaler negativer Ausschlag, rot).
