Archiviert: TouchMonitor TM3

Im Archiv: Loudness Simplified - TM3 mit 4,3"-Touch-Screen und Software-Lizenzen

HINWEIS: Die Ausführung mit Software-Lizenzen ist nicht mehr lieferbar! Alternative: TM3 Smart



Der kompakte TouchMonitor TM3 ist mit seinem kapazitiven 4,3“-Touch-Screen und seiner intuitiven Preset-Steuerung zu einem budgetfreundlichen Preis die perfekte Lösung für Redaktions-Arbeitsplätze, Edit Suites, kleinere Regieräume und überall dort, wo loudnesskonforme Aussteuerung schnell und einfach erfasst werden muss.

Das Gerät
Der TM3, bestehend aus einer horizontal oder vertikal einsetzbaren leicht ablesbaren Display-Einheit und einer abgesetzten Interface-Box und verarbeitet analoge oder digitale Stereosignale. Das voraussetzungsfreie Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl von Presets. Die Vielzahl der im Gerät enthaltenen Werks-Presets bilden eine Querschnitt durch die unterstützten Anwendungsgebiete, Anschlussformate und Standards und ermöglichen die unmittelbare Inbetriebnahme.

Die Devicer-Software
Bei der Konfiguration der im Gerät gespeicherten Presets mit Hilfe der Anwendung Devicer DC1 (kompatibel zu Windows® und Mac OS X®) zeigt der TM3 seine ganze Leistungsfähigkeit und Flexibilität. So können vorhandene Presets auf einfache Weise personalisiert und auf die eigenen Bedürfnisse angepasst werden. Darüber hinaus ist es mit dem Devicer DC1 möglich, Konfigurationssets mit unterschiedlichen Presets zu erstellen, die je nach Bedarf ausgewählt und in den TM3 geladen werden können. (Der Devicer DC1 steht kostenlos im Download-Bereich (Manual & Software) unter „Archivierte Produkte/Archivierte Audio-Monitor-Downloads/TouchMonitor TM3“ zum Download bereit.) Auch die Bestellung und Aktivierung von Software-Lizenzen erfolgt mit dem Devicer.

Die Anzeigen

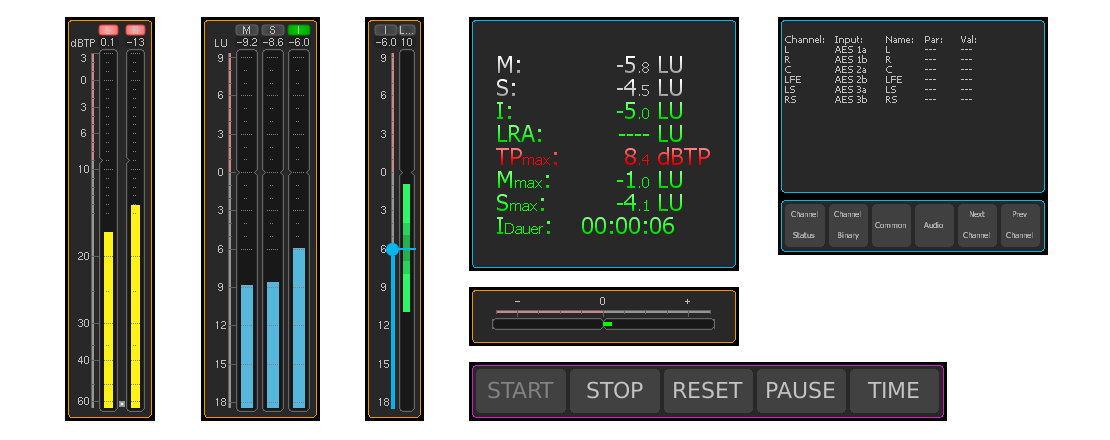

Neben PPM- und True-Peak-Instrumenten bietet der TM3 umfassende Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-3/1771-1, ATSC A/85, ARIB, OP-59, AGCOM, CALM Act), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen.

Software-Lizenzen (nicht mehr lieferbar!)
Je nach Bedarf konnten weitere Instrumente dem TM3 nach Aktivierung der entsprechenden Lizenz hinzugefügt werden. Zudem konnte ein Software-Bundle als Lizenz-Upgrade erworben werden, dass auf dem jeweiligen Gerät alle Lizenzen aktiviert und die damit erreichte Vollausstattung um das Loudness-Chart-Instrument erweitert. Nach der Installation des Software-Bundles können Instrumente und Funktionen per Firmware-Update hinzugefügt werden.

Für bestehende Geräte steht die aktuelle Firmware im Download-Bereich (Manual & Software) unter „Archivierte Produkte/Archivierte Audio-Monitor-Downloads/TouchMonitor TM3“ zum Download bereit.

Eigenschaften

  • 4,3“ Touch Screen für vertikalen oder horizontalen Betrieb
  • Flexibles Bildschirm-Layout mit skalierbaren Instrumenten
  • Abgesetzte Interfacebox mit Audio-I/O, USB, GPIO
  • Audio: analog symmetrisch oder unsymmetrisch, S/PDIF, AES3
  • Stereo-Betrieb
  • Nachrüstbare Software-Lizenz für 6-Kanal-Messungen (nicht mehr verfügbar)
  • Lizenz-Option für Zeigerinstrumente (Moving Coil) (nicht mehr verfügbar)
  • Loudness: EBU R128, ITU-R BS.1770-3/1771-1, ATSC A/85, ARIB, OP-59, AGCOM, CALM Act oder anwenderspezifisch
  • Einzelkanal- und summierende Loudness-Bargraphen
  • Loudness-Messzeitsteuerung
  • Loudness Range (LRA) mit MagicLRA
  • PPM & True Peak
  • SPL & Dialnorm
  • Korrelationsanzeige
  • Numerische Darstellung
  • Lizenz-Option für Timecode Reader (nicht mehr verfügbar)
  • Umfangreich ausgestattet mit Presets
  • Personalisierung durch Devicer DC1
    Die Device Configurator Software für Windows® und Mac OS X® steht im Download-Bereich (Manual & Software) unter „Archivierte Produkte/Archivierte Audio-Monitor-Downloads/TouchMonitor TM3“ zum Download bereit.
  • Lizenz-Upgrade mit allen verfügbaren Lizenzen plus Loudness-Chart-Instrument (nicht mehr verfügbar)

Modell

TouchMonitor TM3 - nicht mehr lieferbar -

Tischgerät besetehend aus Display-Einheit (ca. 82,5 x 138 x 50 mm, B x H x T) mit fest angeschlagenem Kabel für Datenübertragung und Stromversorgung, abgesetzter Interface-Box (ca. 146 x 27 x 85 mm, B x H x T) mit Prozessor und Anschlüssen, Basis-Software (2-kan. Stereo TP/PPM, Loudness Sum, Numeric, LRA, SPL, Korrelator) und Netzteil.

Basis-Software

Mit dem Basis-Software-Paket ist der TM3 grundlegend ausgestattet. Die Software deckt einen umfangreichen Bereich der bewährten RTW-Messwerkzeuge ab und bietet neben PPM- und True-Peak-Instrumenten umfassende Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-3/1771-1, ATSC A/85, ARIB, OP-59, AGCOM, CALM Act), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen. Alle wichtigen Messgrößen zur Einhaltung vorgegebener Anforderungen stehen damit zur Verfügung. Neben der Signalverarbeitung und den Funktionen zur Steuerung erlaubt es die Software, die mit dem Devicer DC1 an die eigenen Bedürfnisse angepasstenKonfigurationen zu laden, zu verarbeiten und anzuzeigen.

Optionen

TM3-SW6UPG: 6-Kanal-Erweiterung - nicht mehr lieferbar -

Software-Lizenz zur Erweiterung des TM3 auf 6-Kanal-Betrieb (2-Kanal-Stereo, Mehrkanal, 5.1). Eingangsquellen alternativ wählbar, maximal 6 Eingangskanäle gleichzeitig darstellbar.

TM3-SWMC: Moving Coil - nicht mehr lieferbar -

Software-Lizenz zur Erweiterung des TM3 um das Moving-Coil-Instrument zur Darstellung von Zeigerinstrumenten.

TM3-SWTCR: Timecode reader - nicht mehr lieferbar -

Software-Lizenz zur Erweiterung des TM3 um die Möglichkeit, einen externen LTC-Timecode anzuzeigen und zu nutzen.

TM3-SWB1: Software-Bundle - nicht mehr lieferbar -

Software-Bundle zur Erweiterung des Modells TM3 mit allen für das Gerät verfügbaren Lizenzen und um das Loudness-Chart-Instrument zur Darstellung des Verlaufs einer Loudness-Messung über Zeit. Mit dem installierten Bundle können Instrumente und Funktionen über Firmware-Udpates hinzugefügt werden.

Zubehör

1162 - analoges und digitales Adapterkabel 2 m

Adapterkabel, 2 Meter, für TM3S-Interface-Box, Auflösung von 25-pol. D-Sub-M-Stecker auf 2 x XLR-F-Kupplungen (analoge Eingänge), 3 x XLR-F-Kupplungen (AES3-Eingänge) und 3 x XLR-M-Stecker (AES3-Ausgänge)

1166 - Display-Montagebügel

Montagebügel für TM3-Display-Einheit zur Befestigung an 3/8-Zoll-Aufnahmen (z. B. Schwanenhals, Mikrofonstativ)

1178-R - Weitspannungsnetzteil

Weitspannungsnetzteil 100 - 240 V AC/24 V DC 2,71 A, Tischgerät mit passendem Netzkabel für verschiedene Stromnetze

Downloads

Datenblätter, Produktinformationen, Manuals oder Firmware für den TouchMonitor TM3 zum Download finden Sie (soweit noch verfügbar) in unserem Download-Bereich (Support/Manuals & Software Downloads/Archiv) auf der entsprechenden Archiv-Seite.
